Типы топологии сетей

Типы топологии сетей локальных сетей. Кому-то этот вопрос может показаться не интересным и скучным, но для общего развития, хотя бы вкратце – не помешает. Может, даже где-то вы сможете блеснуть своими познаниями локальной сети, и на вас начнут смотреть с уважением. А может, ваша жизнь повернет так, что вам даже придется столкнуться с этим вопросом вплотную.

У меня именно так и произошло – чего я больше всего боялась, с тем мне и пришлось работать. И оказалось, что все мои страхи были только от не знания, а сейчас мне даже очень нравиться заниматься локальными сетями, и самой обжимать кабеля. Я буду писать коротко и ясно, чтобы не утомить вас подробностями, которые действительно могут вам и не пригодиться.

Типы топологии сетей

В чем преимущества локальных сетей вы можете почитать в этих статьях:

Схема физического соединения компьютеров называется топологией сети.

Существует три основных типа топологии сетей. Типы топологии сети — что это такое? Какой тип сети выбрать, чтобы и дешево было и надежно.

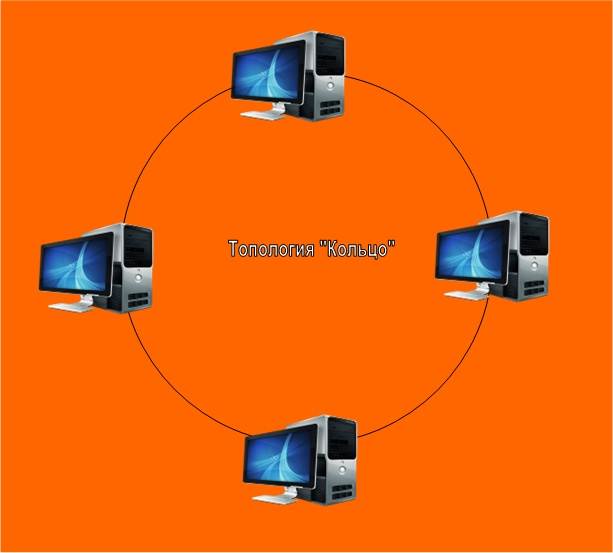

  1. Кольцевая топология сети. При этом типе топологии сети концы кабелей соединены друг с другом, т.е. образуют кольцо. Каждая рабочая станция соединена с двумя соседними. Данные передаются по кругу в одном направлении, а каждая станция играет роль повторителя, который принимает и отвечает на адресованные ему пакеты и передает другие пакеты следующей рабочей станции.

Преимуществом такой сети является её достаточно высокая надёжность. Чем больше компьютеров находится в кольце, тем дольше сеть реагирует на запросы. Но самый большой недостаток в том, что при выходе из строя хотя бы одного устройства отказывалась функционировать вся сеть. Да и стоимость такой сети высокая за счёт расходов на кабели сетевые адаптеры и другое оборудование.

Типы топологии сетей2.  Линейная топология сети или общая шина. При линейной топологии все элементы сети подключаются друг за другом с помощью одного кабеля.

Типы топологии сетей

Концы сегментов должны быть затерминированы специальными сопротивлениями, которые называются терминаторами.

Типы топологии сетей

При создании такой сети не используется дополнительное оборудование – только кабель. Все подключенные устройства в такой сети «слушают» и принимают только те пакеты информации, которые предназначены только для них, а остальные игнорируются.

Преимущества такой сети – простота организации и дешевизна. Но существенным недостатком является низкая устойчивость к повреждениям. Любое повреждение кабеля влечет за собой выход из строя всей сети. Причем поиск неисправности очень сложен.

3.  Звездообразная топология является доминирующей в современных локальных сетях. Она наиболее функциональная и стабильная. Каждый компьютер сети подключается к особому устройству, называемому концентратором (hub) или коммутатором (switch). При создании этой топологии каждое устройство получает доступ к сети независимо друг от друга и при обрыве одного соединяющего кабеля перестает работать только один из элементов сети, что существенно упрощает поиск неисправности.

Типы топологии сетей

Кроме того такая сеть позволяет подключать новые устройства без проблем и изменений в подключении старых устройств. Можно наращивать и соединять в одну сеть несколько сетей. Достаточно подключить кабель от одного коммутатора к другому коммутатору.

Такие сети довольно гибкие, легко расширяемые и относительно не дорогие. Вот мы и рассмотрели типы топологии сетей. В следующий раз я расскажу Вам об устройствах сети.

Теперь вы можете сами выбрать тип подключения своих домашних компьютеров и создать свою маленькую сеть и подключить все компьютеры к Интернету.



С уважением, Людмила Паршина
