Установка процессора на материнскую плату

Обновлено – 2017-02-16

Установка процессора на материнскую плату. Микропроцессор — процессор (устройство, отвечающее за выполнение арифметических, логических операций и операций управления, записанных в машинном коде), реализованный в виде одной микросхемы или комплекта из нескольких специализированных микросхем.

Так он характеризуется в Википедии, а покороче, микропроцессор – это мозговой центр компьютера. Именно он обрабатывает всю вводимую нами информацию и переводит её  на свой машинный язык.

Установка процессора на материнскую плату

Сегодня мы научимся устанавливать микропроцессор на материнскую плату. Для первого раза можете взять любую старую (лучше не рабочую) материнскую плату, аккуратно снять с неё микропроцессор, почистить его от старой смазки (термопасты) спиртом, и хорошенько его рассмотреть.

Потом также аккуратно попробуйте поставить его обратно без термопасты. Это я вам советую для того, что бы у вас исчез страх перед этой процедурой.

Но если вы смелый человек, тогда можете сразу взять хорошую новую рабочую материнскую плату и приступать к установке процессора. Микропроцессор должен подходить к материнской плате  по всем параметрам.

В первую очередь он должен подходить к слоту (ZIF-разъему) материнской платы. Этот слот называется Socket. Так вот для примера, если материнская плата у вас с Socket 775 то и процессор должен быть Socket 775.

Материнская плата с GA-81945 SGZME-RH Socket 775

Микропроцессорный ZIF-разъем Socket 775

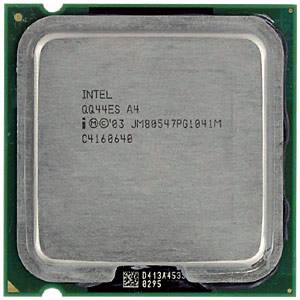

Микропроцессор Socket 775

Если Вы сомневаетесь в правильном его выборе, то лучше посоветуйтесь с продавцом, т.к. сегодня используются разные типы процессорных гнезд. И главное чтобы была не только механическая, но и электрическая совместимость.

Т.е. может подойти количество штырьков (ножек) и даже их расположение, а вот по электрическим параметрам не подходит. Такой микропроцессор просто не будет работать в этой материнской плате.

И так приступим. Снимите сначала с себя статическое электричество. Возьмите материнскую плату и аккуратно положите её на стол. Лучше подложить под неё картонку или толстую газету. Найдите на ней слот для микропроцессора. Оттяните рычажок и уберите защитную пластинку со слота (если материнка новая).

Теперь возьмите микропроцессор (старайтесь не касаться обратной стороны с контактными ножками) и посмотрите на него внимательно. Гладкая поверхность с надписями должна быть сверху.

Загляните в инструкцию на материнскую плату. Там должно быть описание и рисунки по правильной установке процессора.

Главное обратите внимание, где расположен ключ (обычно это маленькая стрелка на уголке микропроцессора). Выемки по бокам необходимо расположить так, чтобы они совпали с такими же выступами на слоте для микропроцессора на материнской плате.

Теперь аккуратно опустите (желательно всей поверхностью сразу) процессор в этот слот-разъм. Ножки микросхемы сами войдут в отверстия разъёма под действием своей тяжести.

Ни в коем случае не давите на микропроцессор. Если Вы правильно сорентировали ключ то он сам легко ляжет на место. Затем опустите рычаг и зафиксируйте его защелкой.

Всё на этом установка процессора на материнскую плату закончена.

Далее необходимо на него установить куллер с радиатором для охлаждения. Иначе он тут же сгорит. Но об этом поговорим в следующей статье.
