Если вам часто приходится составлять какие-то отчеты  с диаграммами, то без помощи Word не обойтись. Многие думают, что в Excel это делать удобнее. Может быть и так. В некоторых случаях это оправданно. Но не все умеют работать с табличными данными, поэтому и предпочитают более легкий в обращении – Microsoft Word. Создание диаграммы в Ворде ничем не отличается от такой операции в Экселе. Но об этом я еще напишу, а пока рассмотрим каким образом создается диаграмма в word.  .

Диаграмма в Word 2003

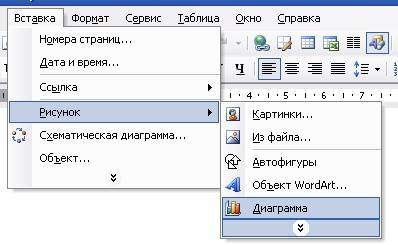

Для этого выбираем в меню – Вставка – Рисунок – Диаграмма.

Диаграмма в word

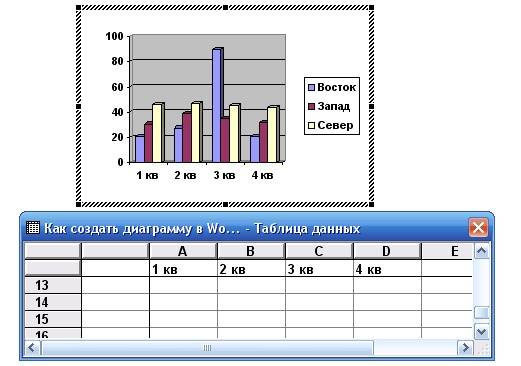

На вашей страничке появится вот такая диаграмма с таблицей.

На вашей страничке появится вот такая диаграмма с таблицей.

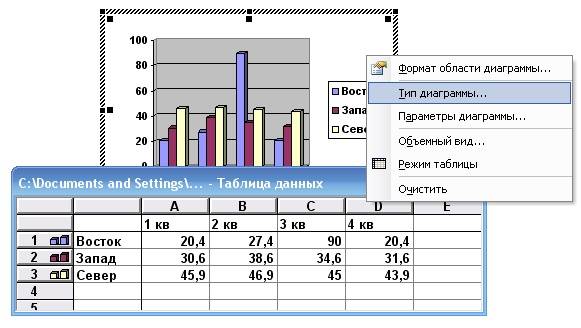

Щелкните правой кнопкой мыши на области диаграммы и в выпадающем списке выберите «Тип диаграммы…».

Щелкните правой кнопкой мыши на области диаграммы и в выпадающем списке выберите «Тип диаграммы…».

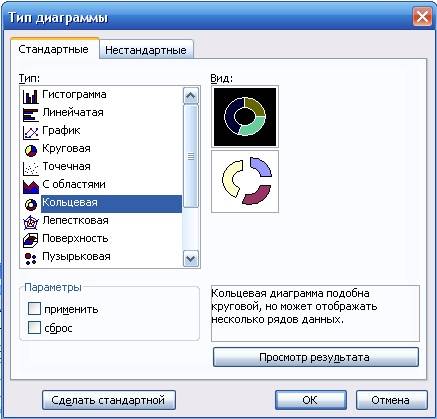

Выберите подходящий для вас тип диаграммы. Мне понравилась «Кольцевая». Не забудьте после выбора нажать кнопку «ОК».

Выберите подходящий для вас тип диаграммы.

У меня появилась вот такая картинка.

У меня появилась вот такая картинка.

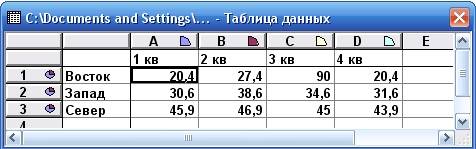

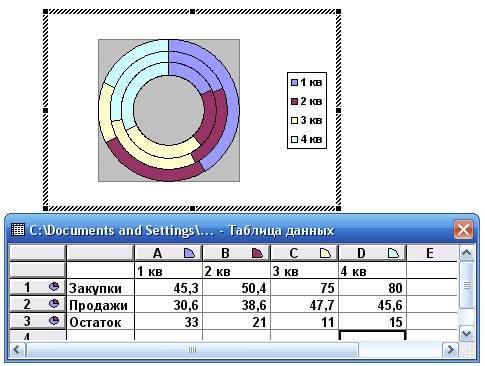

Щелкните по диаграмме дважды левой кнопкой мыши. У вас должна появиться вот такая табличка. В ней можно поменять и добавить свои данные (наименования и цифры). После изменений нажмите на клавиатуре клавишу «Enter».

Щелкните по диаграмме дважды левой кнопкой мыши.

Вот что у меня получилось.

Вот такая диаграмма в ворде у меня получилась

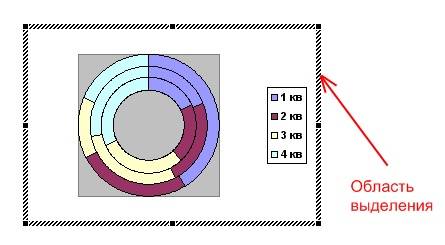

Теперь перейдем к редактированию нашей диаграммы. Щелкаем дважды левой кнопкой мыши по диаграмме, чтобы появилась область выделения.

Теперь перейдем к редактированию нашей диаграммы.

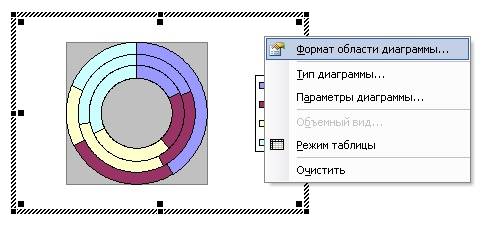

Щелкаем правой кнопкой мыши по диаграмме внутри области выделения и в открывшемся списке выбираем первую запись «Формат области диаграммы…».

в открывшемся списке выбираем первую запись «Формат области диаграммы…».

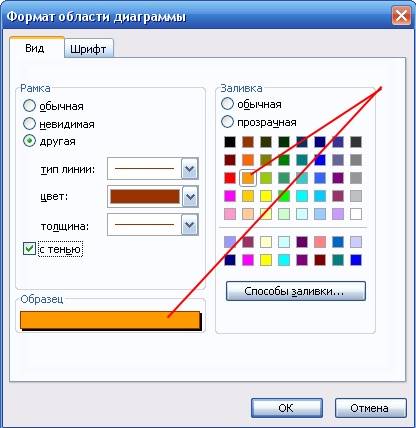

В окне «Формат области диаграммы» можете поменять заливку области, на которой расположена диаграмма, рамку этой же области и шрифт.

В окне «Формат области диаграммы» можете поменять заливку области, на которой расположена диаграмма, рамку этой же области и шрифт.

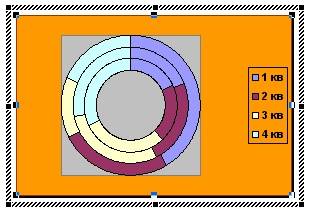

Вот, что получилось у меня.

Вот такая диаграмма у меня получилась

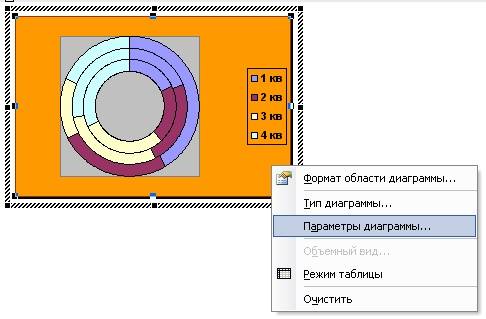

Теперь таким же образом изменим «Параметры диаграммы…» (щелкните правой кнопкой мыши внутри выделенной области диаграммы).

Теперь таким же образом изменим «Параметры диаграммы…»

Открывайте каждую вкладку и меняйте, то что вам нужно. После того как всё измените не забудьте сохранить свой проект.

Открывайте каждую вкладку и меняйте, то что вам нужно.

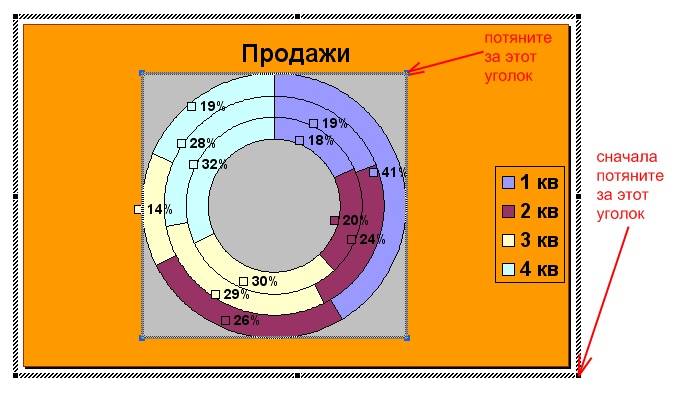

Если диаграмма получилась очень маленькой и на ней ничего толком не видно, то растяните её за уголки.

Если диаграмма получилась очень маленькой и на ней ничего толком не видно, то растяните её за уголки.

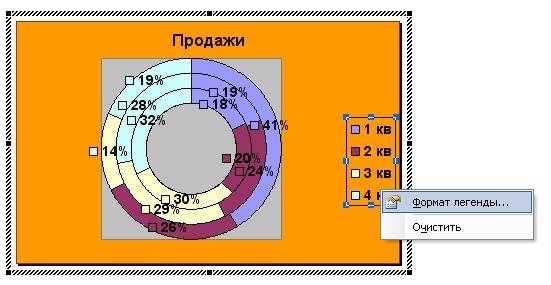

Щелкните правой кнопкой мыши по Легенде и выберите «Формат легенды». Не забывайте перед этим выделять область диаграммы двойным щелчком мыши.

Не забывайте перед этим выделять область диаграммы двойным щелчком мыши.

Поменяйте, если это необходимо, цвет фона, шрифт и размещение легенды.

Диаграмма в Ворд. Поменяйте, если это необходимо, цвет фона, шрифт и размещение легенды.

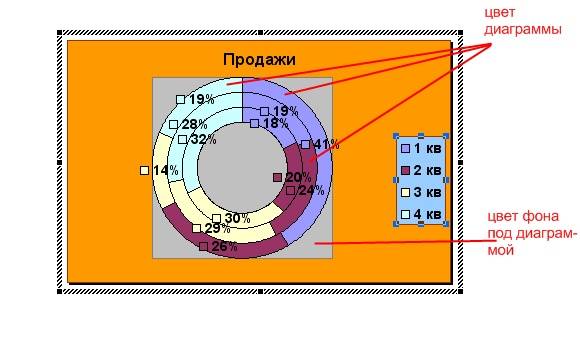

Если щелкнуть правой кнопкой мыши строго по определенным местам диаграммы, то можно изменить и их. Опять же, не забывайте перед этим выделить двойным щелчком мыши всю область диаграммы.

Опять же, не забывайте перед этим выделить двойным щелчком мыши всю область диаграммы.

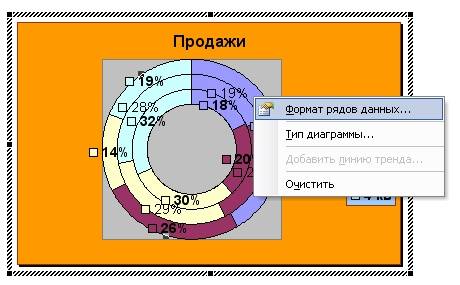

Щелкнув правой кнопкой мыши, выбираем «Формат рядов данных…».

Щелкнув правой кнопкой мыши, выбираем «Формат рядов данных…».

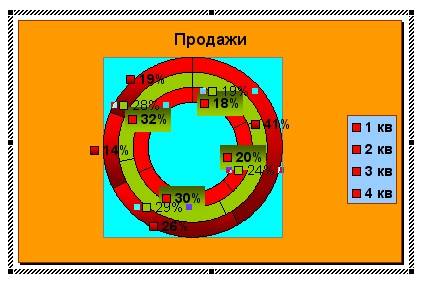

Поэкспериментируйте. Можно добиться очень интересных результатов. Попробуйте кнопочку «Способы заливки» при выборе цвета на палитре.

Попробуйте кнопочку «Способы заливки» при выборе цвета на палитре.

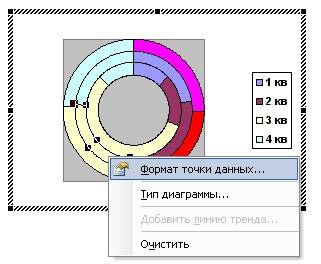

Если хотите изменить цвет определённой области диаграммы, то выделите эту область одним щелчком мыши по границе (лучше поперечной, т.е. самой короткой). Потом щелкните правой кнопкой мыши внутри выделенной области и выберите «Формат точки данных…».

Потом щелкните правой кнопкой мыши внутри выделенной области и выберите «Формат точки данных…».

Выберите необходимый вам цвет и нажмите кнопку «ОК». Цвет удобнее менять в самом начале создания диаграммы.

Всё это можно делать разными способами. Я вам описала лишь один из них. Дальше вы уже сами разберётесь.

Как построить математический график в Word

Как создать красивую рамку в Word

Как создать шаблон в Word

Как создать диаграмму в Ворд 2007

Некоторые предпочитают работать с новым офисным пакетом. Поэтому рассмотрим создание диаграммы в Word 2007.

Вставка диаграммы в Word 2007 немного отличается от вставки той же диаграммы в Word 2003.

И так приступим.

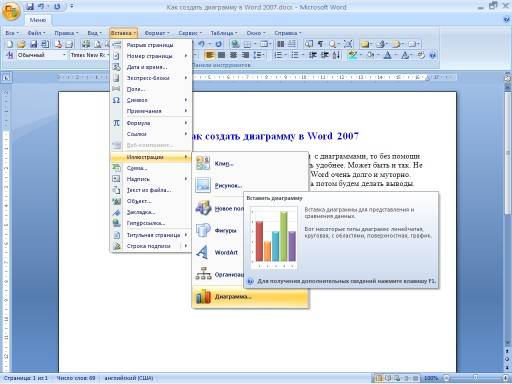

Для этого выбираем в меню – Вставка – Иллюстрации – Диаграмма.

Для этого выбираем в меню – Вставка – Иллюстрации – Диаграмма.

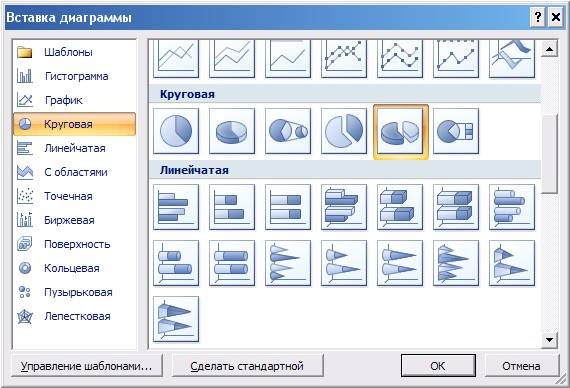

В открывшемся окне «Вставка диаграммы» выбираем необходимый вид диаграммы, и нажимает кнопку «ОК».

В открывшемся окне «Вставка диаграммы» выбираем необходимый вид диаграммы, и нажимает кнопку «ОК».

Для примера я выбрала тип диаграммы «Объемная разрезанная круговая». Появилась вот такая красочная диаграмма и одновременно открылось окно Excel с заготовкой таблицы.

Для примера я выбрала тип диаграммы «Объемная разрезанная круговая».

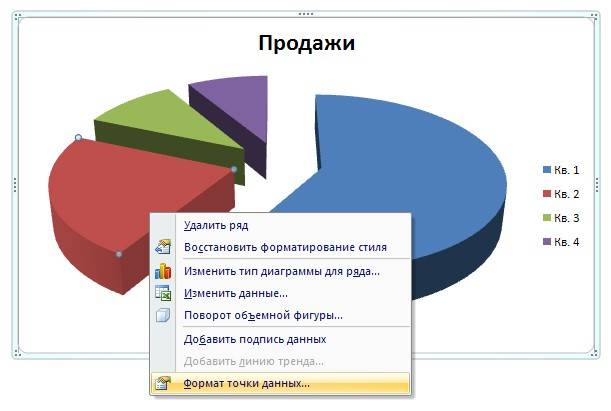

В отличии от Word 2003 здесь работать конечно удобнее. Каждая область легко выделяется одним щелчком мыши. Можно выделить каждый сектор диаграммы и изменить цвет, удалить его или повернуть. Достаточно щелкнуть по выделенному сектору правой кнопкой мыши и в выпадающем меню выбрать необходимое вам действие. Для примера я выделила красный сектор и выбрала «Формат точки данных…».

Диаграмма в Ворд. я выделила красный сектор и выбрала «Формат точки данных…».

Откроется вот такое окно, в котором можно выбрать всё, что вашей душе угодно. Выбор довольно таки большой и очень интересный. В параметрах ряда можно ничего не менять.

Диаграмма в Ворд. Откроется вот такое окно, в котором можно выбрать всё, что вашей душе угодно.

А вот в заливке есть, что посмотреть и применить для себя. Я так увлеклась этой вкладкой, что даже забыла, о том, что пишу статью. Вас она наверняка тоже захватит.

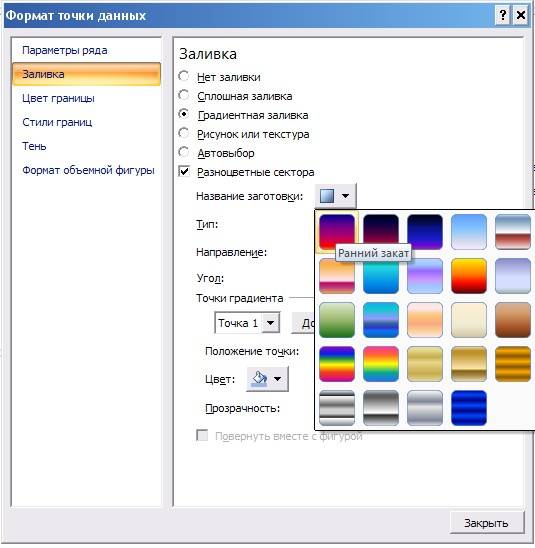

Особенно обратите внимание на «Градиентную заливку». Выберите «Цвет» и «Название заготовки».

Диаграмма в Ворд. Особенно обратите внимание на «Градиентную заливку». Выберите «Цвет» и «Название заготовки».

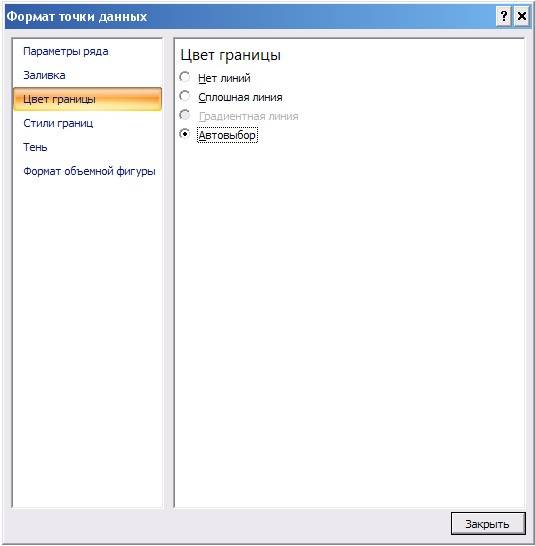

На следующей вкладке «Цвет границы» я ничего менять не стала.

Создание диаграммы в word. На следующей вкладке «Цвет границы» я ничего менять не стала.

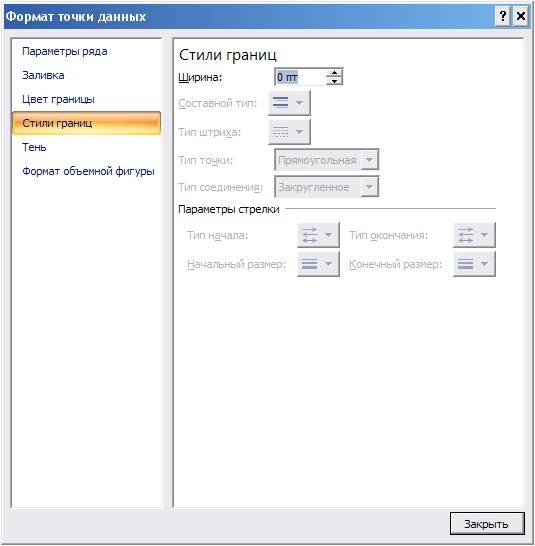

Стили границы тоже оставила как есть.

Стили границы тоже оставила как есть.

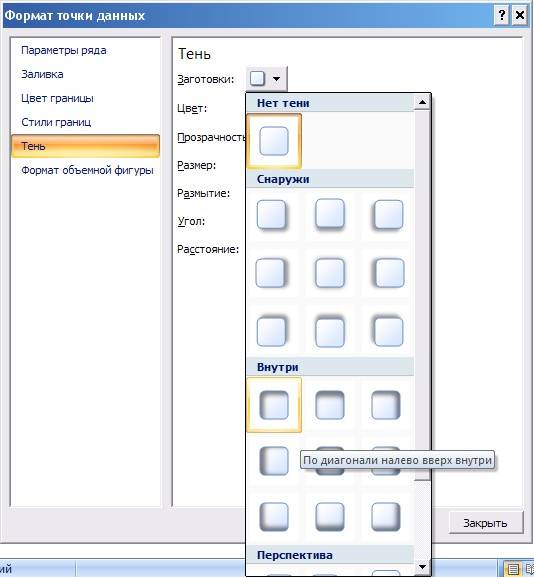

На вкладке «Тень» сделала свой выбор.

На вкладке «Тень» сделала свой выбор.

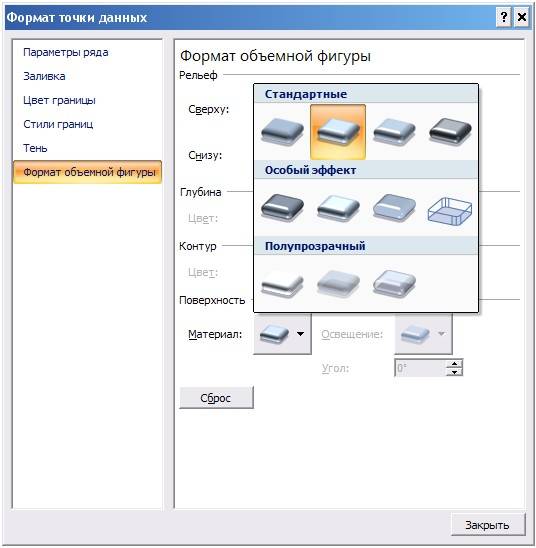

На вкладке «Формат объёмной фигуры» тоже можете поэкспериментировать. Все эти манипуляции необходимо проделать с каждым разноцветным сегментом.

На вкладке «Формат объёмной фигуры» тоже можете поэкспериментировать. Все эти манипуляции необходимо проделать с каждым разноцветным сегментом.

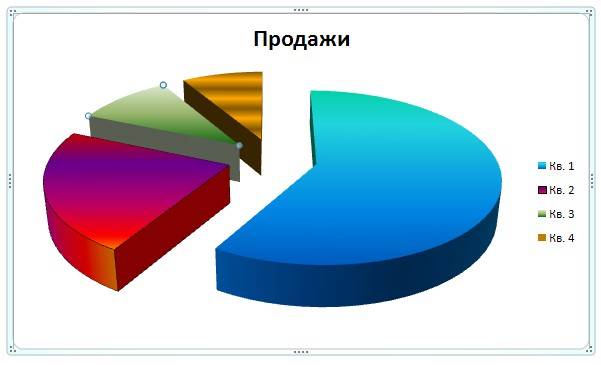

В итоге у меня вот что получилось. У вас может получиться еще лучше.

В итоге у меня вот что получилось. У вас может получиться еще лучше.

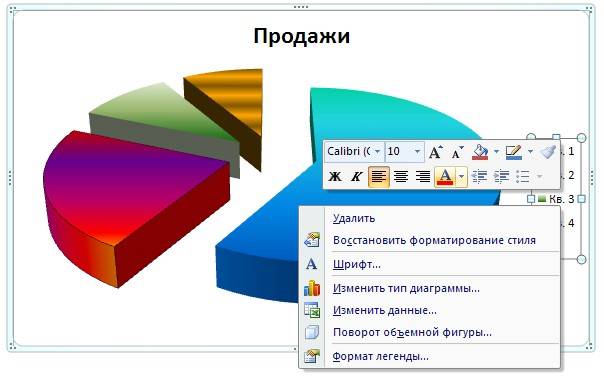

Если щелкнуть правой кнопкой мыши по легенде, то  в маленьком окошке форматирования можно изменить цвет шрифта. А если выбрать «Формат легенды…», то можете оформить свою легенду не хуже самой диаграммы.

А если выбрать «Формат легенды…», то можете оформить свою легенду не хуже самой диаграммы.

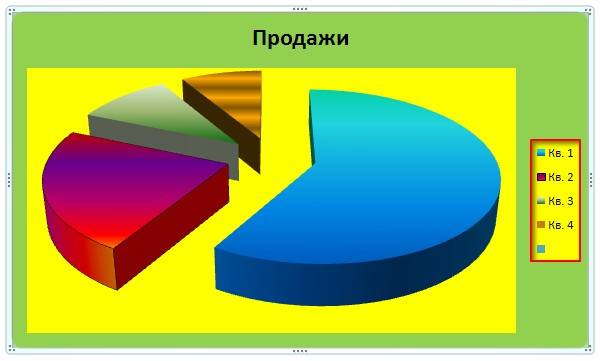

Выделяя щелчком мышки каждый отдельный участок диаграммы, можно отформатировать его по своему вкусу. Я специально все участки сделала разных цветов, чтобы вам наглядно было видно, что можно выделить и изменить.

Выделяя щелчком мышки каждый отдельный участок диаграммы, можно отформатировать его по своему вкусу.

Теперь нам осталось только изменить данные в таблице и если надо нанести их на диаграмму. Для этого щелкните правой кнопкой мыши в любом месте диаграммы и выберите «Изменить данные…». Откроется окно Excel с таблицей, в которой можно изменить данные. Думаю, что тут у вас проблем не возникнет.

Теперь нам осталось только изменить данные в таблице и если надо нанести их на диаграмму.

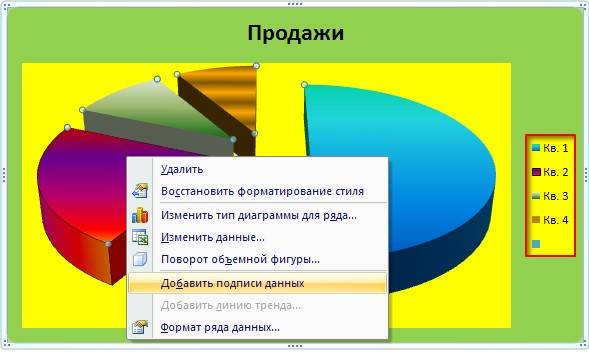

Щелкнув опять же правой кнопкой мыши по любому сегменту круга нашей диаграммы и выбрав «Добавить подписи данных» вы на каждый сегмент добавите, то, что написано в Легенде. А в легенду данные, как вы сами догадываетесь, попадают из таблицы.

Щелкнув опять же правой кнопкой мыши по любому сегменту круга нашей диаграммы и выбрав «Добавить подписи данных» вы на каждый сегмент добавите, то, что написано в Легенде.

Ну, вот вкратце, я показала, как можно быстро сделать красивую диаграмму в Word. Вы же можете сделать её гораздо лучше.

Примечание

Создание диаграммы в Word 210 ничем не отличается от Word 2007. А диаграмма в word 2010 и выше создается таким же образом.
